Gids voor droge typetransformatoren: typen, specificaties en toepassingen

A droge typetransformator brengt elektrische energie over tussen circuits met behulp van lucht, epoxyhars of een ander niet-vloeibaar materiaal voor isolatie en koeling, in plaats van de minerale olie die wordt gebruikt in met vloeistof gevulde eenheden. Deze constructie elimineert de brand- en lekkagerisico's die gepaard gaan met olie. Daarom wordt de apparatuur op grote schaal gespecificeerd in ziekenhuizen, scholen, hoogbouw en datacentra waar plaatsing binnenshuis vereist is.

Wat is een droge typetransformator?

Een droge transformator is een statisch elektrisch apparaat dat de spanning verhoogt of verlaagt zonder de kern en wikkelingen in vloeibaar diëlektricum onder te dompelen. Koeling wordt bereikt door natuurlijke luchtconvectie (AN) of geforceerde luchtcirculatie (AF), en isolatie wordt geleverd door materialen zoals gegoten epoxyhars, gelakte stof of met hars geïmpregneerd papier. De afwezigheid van vloeistofisolatie betekent dat er geen olie kan lekken, ontbranden of een insluitingsinfrastructuur nodig heeft.

Werkingsprincipe en constructie

Zoals elke transformator werkt een droge eenheid op elektromagnetische inductie. Een wisselstroom in de primaire wikkeling genereert een veranderende magnetische flux in de gelamineerde stalen kern, die een proportionele spanning in de secundaire wikkeling induceert. De windingsverhouding tussen de primaire en secundaire wikkelingen bepaalt of de eenheid de spanning omhoog of omlaag zet.

Drie wikkeltechnologieën zijn gebruikelijk in de huidige productie:

• Giethars (vacuümdruk geïmpregneerde epoxy) constructie, gebruikt voor midden- en hoogspanningsdistributie
• Vacuümdrukgeïmpregneerde (VPI) lakconstructie, meestal gebruikt voor lagere spanning of kleinere kVA-waarden

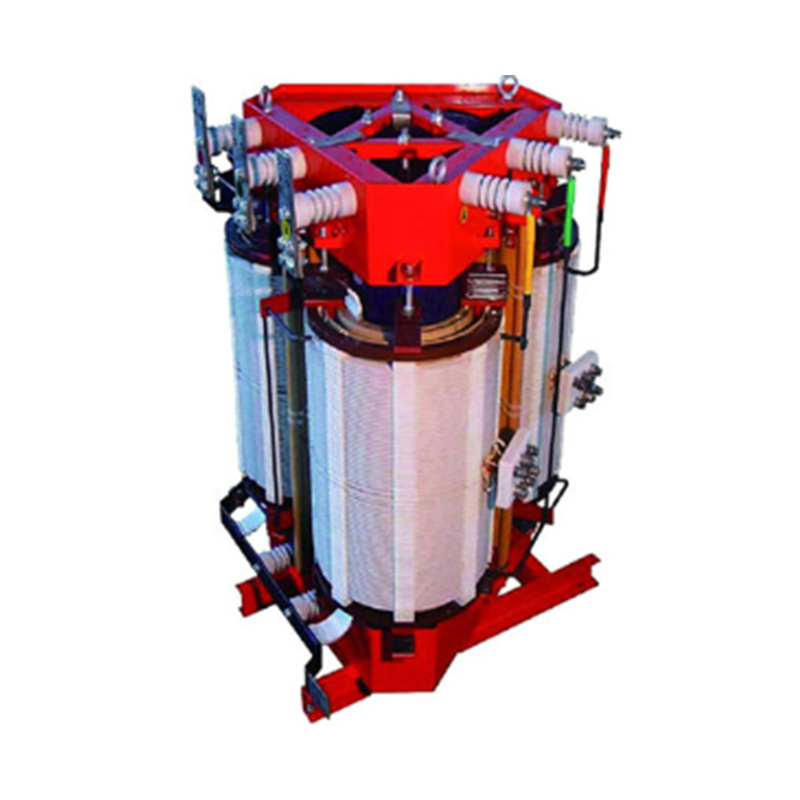

• Open gewikkelde constructie met glasvezel- of Nomex-isolatie, gebruikt waar compact harsgieten niet praktisch is

Technische specificaties en prestatiefactoren

Het correct selecteren van een unit hangt af van het afstemmen van verschillende nominale parameters op de belasting en installatieomgeving, en niet zozeer op het kVA-vermogen alleen.

Toepassingsscenario's

Omdat een droge transformator in veel rechtsgebieden geen olieopvangput, brandwerende muren of een buitenkluis vereist, is dit de standaardkeuze voor locaties waar personeel zich in hetzelfde gebouw bevindt als de elektrische apparatuur. Veel voorkomende installatieomgevingen zijn onder meer:

• Commerciële hoogbouw, waarbij de unit op de bovenste verdiepingen of in elektrische kelderruimtes wordt geïnstalleerd
• Ziekenhuizen en scholen, waar brandvoorschriften oliegevulde apparatuur in bezette gebouwen beperken
• Datacenters, waar ononderbroken stroomdistributie en een laag brandrisico beide prioriteiten zijn
• Hernieuwbare energie-installaties, waaronder windturbinegondels en omvormerstations voor zonne-energie
• Industriële installaties met procesruimtes die brandbare vloeistoffen in de buurt van productielijnen verbieden

Droge type versus olietype transformatoren

De twee technologieën verschillen het meest qua koelmedium, brandgedrag en onderhoudsprofiel. Onderstaande tabel vat de praktische verschillen samen die relevant zijn voor een aankoopbeslissing.

Selectieoverwegingen

Kunnen droge transformatoren buiten worden gebruikt?

Ja, installatie buitenshuis is mogelijk als de unit is gebouwd met een weerbestendige behuizing die geschikt is voor de toepassing, doorgaans NEMA 3R of gelijkwaardig. Droge transformatoren voor buitengebruik bieden extra bescherming tegen het binnendringen van vocht, ventilatieroosters met regenkappen en corrosiebestendige coatings. Bij het specificeren van een buitenunit moet rekening worden gehouden met schommelingen in de omgevingstemperatuur en de vochtigheid in het thermische ontwerp.

Installatie- en onderhoudsaanbevelingen

Veelvoorkomende fouten en over het hoofd geziene overwegingen

• Te kleine ventilatieopening, waardoor de bedrijfstemperatuur stijgt en de levensduur van de wikkeling wordt verkort
• Negeren van hoogtebeperkende factoren bij installatie boven 1.000 meter hoogte
• Impedantiewaarden selecteren zonder de stroomopwaartse foutstroomcoördinatie te controleren
• Het overzien van de geluidsniveau-eisen in installaties op bezette verdiepingen
• Het testen van de isolatieweerstand vóór de eerste inschakeling overslaan

Sectortrends en vooruitzichten

De vraag naar hogere efficiëntiewaarden, gedreven door bijgewerkte energie-efficiëntienormen in meerdere regio's, duwt fabrikanten in de richting van verbeterde kernstaalsoorten en geoptimaliseerde wikkelingsgeometrie. De groei in de bouw van datacenters en de interconnectie van hernieuwbare energie blijft het aantal toepassingen uitbreiden waar binnenshuis transformatieapparatuur met een laag brandrisico nodig is.

Conclusie

A droge typetransformator biedt een praktisch alternatief voor met olie gevulde apparatuur waar installatie binnenshuis, minder brandrisico of vereenvoudigd onderhoud prioriteit zijn. Het afstemmen van de isolatieklasse, koelmethode en behuizingsklasse op de specifieke installatieomgeving is de belangrijkste stap in het bereiken van betrouwbare prestaties op de lange termijn.

Veelgestelde vragen

Wat is een droge transformator?

Het is een transformator die gebruik maakt van lucht- of vaste isolatie zoals gegoten epoxyhars in plaats van olie om de wikkelingen te isoleren en te koelen, waardoor hij geschikt is voor installatie binnenshuis zonder brandbestrijdingsinfrastructuur.

Wat is het verschil tussen transformatoren van het droge type en het olietype?

Droge units gebruiken lucht- of harsisolatie en brengen een lager brandrisico met zich mee, terwijl units van het olietype vloeibaar diëlektricum gebruiken dat een hogere koelefficiëntie biedt, maar insluiting en periodieke olietests vereist.

Wat zijn de 4 soorten transformatoren?

Transformatoren worden gewoonlijk op basis van koel- en isolatiemethode gegroepeerd in droge typen, olie-ondergedompelde, giethars- en gasgeïsoleerde typen, elk geschikt voor verschillende spanningsklassen en installatieomgevingen.

Waar worden droge transformatoren voor gebruikt?

Ze worden gebruikt om de spanning omhoog of omlaag te brengen in commerciële gebouwen, ziekenhuizen, scholen, datacentra en industriële faciliteiten waar plaatsing binnenshuis en een verminderd brandrisico vereist zijn.

Kunnen droge transformatoren buiten worden gebruikt?

Ja, indien gehuisvest in een weerbestendige behuizing die geschikt is voor blootstelling buitenshuis, met extra bescherming tegen vocht, corrosie en variaties in de omgevingstemperatuur.
