Gids voor laagspanningsmotoren: efficiëntie, selectie en toepassingen 2026

Efficiëntienormen en het mondiale regelgevingslandschap

Laagspanningsmotoren, gedefinieerd als motoren die in werking zijn onder 1000 V zijn wereldwijd onderworpen aan steeds strengere Minimum Energy Performance Standards (MEPS). De EU Ecodesign-verordening (EU) 2019/1781 vertegenwoordigt het alomvattende raamwerk, geïmplementeerd in twee stappen: stap 1 vanaf juli 2021 en stap 2 vanaf juli 2023, waarmee de reikwijdte werd uitgebreid en de eisen werden aangescherpt voor 50 Hz en 60 Hz driefasige motoren met één snelheid tot 1000 V die in continu bedrijf werken (S1, S3 ≥ 80%, S6 ≥ 80%).

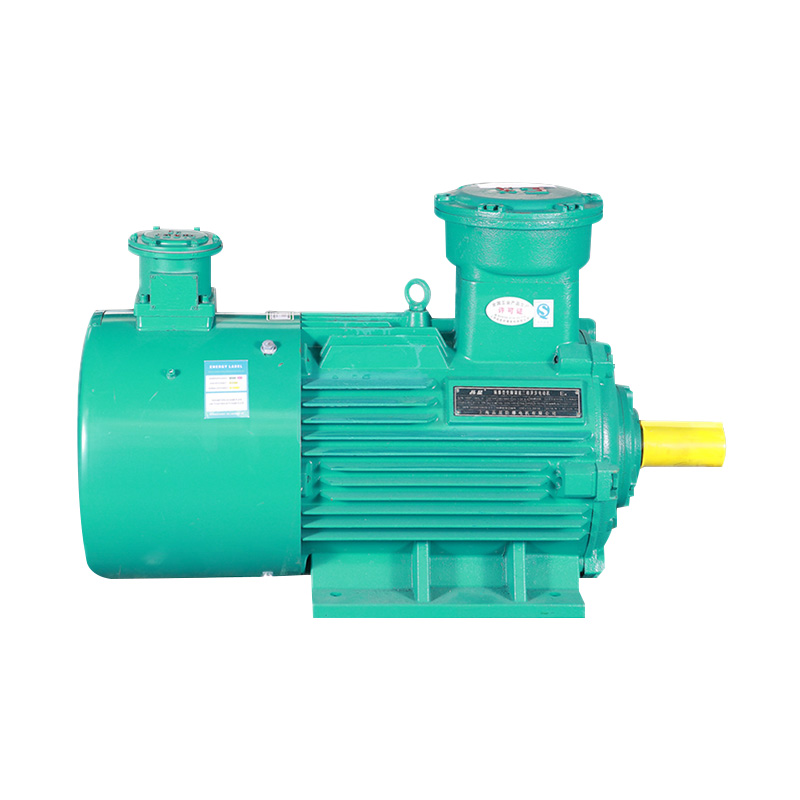

Vanaf 1 juli 2023 IE4-efficiëntieklasse werd verplicht voor 2-, 4- en 6-polige motoren met een nominaal vermogen van 75 kW tot 200 kW , terwijl IE3 is verplicht voor motoren van 0,75 kW tot 1000 kW (met uitzondering van het bereik van 75-200 kW dat valt onder IE4), evenals voor 8-polige motoren tot 1000 kW, motoren met verhoogde veiligheid (Ex eb), drukvaste motoren (Ex ec, Ex d, Ex de, Ex t), remmotoren met externe rem en Totally Enclosed Air Over (TEAO)-ontwerpen.

Veel landen buiten de EU hebben hun eigen MEPS geïmplementeerd, afgestemd op de IE-classificaties, waardoor eenvoudige efficiëntievergelijkingen tussen fabrikanten mogelijk zijn.

Wat onderscheidt het IE3- en IE4-motorontwerp

IE3- en IE4-motoren bereiken een hoger rendement door een geoptimaliseerd intern ontwerp en verbeterde geleidende materialen. Dit hogere rendement vermindert de nominale motorstroom voor elk gegeven kilowattvermogen. Voor toepassingen die direct-on-line (DOL) starten vereisen, is de AC-3e-gebruikscategorie speciaal ontwikkeld voor IE3/IE4 premium-efficiëntiemotoren, die hogere prestaties levert dan de standaard AC-3-categorie om mogelijk hogere inschakel- en startstroomkarakteristieken op te vangen.

Berekening van het motorvermogen: de R.I.S.E-aanpak

Voordat u een motor selecteert, moet u de snelheids- en belastingskoppelkarakteristieken van de toepassing bepalen. Inductiemotoren zijn doorgaans machines met één snelheid waarbij de synchrone snelheid afhangt van de voedingsfrequentie en het aantal statorpolen, berekend als: Snelheid (tpm) = frequentie (Hz) x 60 / poolparen . Een vierpolige motor op een voeding van 50 Hz levert bijvoorbeeld een synchrone snelheid op van 1500 tpm, waarbij de werkelijke snelheid bij volledige belasting doorgaans 2-4% lager door slip [citaat: 8].

Wanneer aandrijvingen met variabele snelheid (VSD's) worden gebruikt, moeten beide bedrijfssnelheden in aanmerking worden genomen, omdat deze van invloed zijn op de koelvoorzieningen en de keuze van de lagers. Zodra de snelheidsparameters zijn gedefinieerd, kan het vermogen worden berekend met behulp van: Vermogen (kW) = Toerental (rpm) x Koppel (Nm) / 9550 [citaat: 8].

Drie fundamentele kenmerken van het belastingskoppel

• Constant koppel: De belasting vereist een relatief vast koppel na het starten en accelereren tot rijsnelheid. Typische toepassingen zijn onder meer liften, takels, transportbanden en verdringerpompen. De dimensionering is gebaseerd op de continue koppelvereiste bij rijsnelheid.
• Lineair koppel: Het koppel varieert proportioneel met de snelheid. Toepassingen zijn onder meer papierverwerking, textielwalsen en extruders. De maatvoering is gebaseerd op de continue belasting, die doorgaans bij hoge snelheid plaatsvindt.
• Variabel (kwadratisch) koppel: Het koppel neemt toe met het kwadraat van de snelheid. Dit komt voor als er sprake is van gas- of vloeistofwrijving, zoals bij ventilatoren, ventilatoren en centrifugaalpompen. Bij deze toepassingen kunnen aanzienlijke energiebesparingen worden bereikt door het motortoerental aan te passen met een VSD in plaats van een gas- of schuifklep te gebruiken om de stroom te regelen.

Inschakelduurclassificatie volgens IEC 60034-1

IEC 60034-1 definieert tien bedrijfstypen van S1 tot S10. S1 (continubedrijf) geeft werking bij constante belasting aan gedurende voldoende tijd om thermisch evenwicht te bereiken. S3 (intermitterende periodieke dienst) , opgenomen in de Ecodesign-scope wanneer ≥80%, omvat werking met start- en remperioden die de verwarming niet significant beïnvloeden. Het nauwkeurig classificeren van de duty-cycle voorkomt overdimensionering en zorgt ervoor dat de thermische capaciteit overeenkomt met de operationele realiteit.

Geborstelde versus borstelloze gelijkstroommotoren voor laagspanningstoepassingen

Voor toepassingen met laag vermogen onder 60 V heeft de keuze tussen geborstelde en borstelloze gelijkstroommotoren invloed op de levensduur, de onderhoudsvereisten en de complexiteit van de besturing.

Kenmerken van geborstelde gelijkstroommotor

Geborstelde gelijkstroommotoren maken gebruik van permanente veldmagneten in de stator- en ankerwikkelingen op de rotor, waarbij commutatie wordt bereikt door borstels die over commutatorsegmenten glijden. Dit systeem heeft alleen gelijkspanning nodig om te werken en wordt rechtstreeks op een batterij aangesloten. Borstelmotoren hebben echter belangrijke beperkingen: de levensduur varieert doorgaans van 1000 tot 5000 uur en snelheid is doorgaans onder de 10.000 tpm . Hogere snelheden versnellen de slijtage van borstels en commutators door verhoogde wrijving, borstelstuiteren en boogvorming die de contactoppervlakken erodeert.

Voordelen van borstelloze gelijkstroommotoren

Borstelloze motoren keren de configuratie om: permanente magneten draaien op de rotor terwijl de wikkelingen stationair blijven. Een elektronische controller varieert continu de statorstroom op basis van de rotorpositie, waargenomen via Hall-effectapparaten, encoders of tegen-EMF-detectie. De levensduur en snelheid worden voornamelijk beperkt door lagers 20.000 bedrijfsuren en 50.000 tpm zijn gebruikelijke specificaties . Er bestaan ​​twee commutatiemethoden: blokcommutatie, die lagere kosten maar een hogere koppelrimpeling heeft; en sinusoïdale commutatie, die zorgt voor een soepele werking, zelfs bij lage snelheden, geschikt voor nauwkeurige positionering en servotoepassingen.

Vijf trends die de vraag naar ultra-laagspanningsmotoren stimuleren

Ultra-laagspanningsmotoren (ULV), gedefinieerd als motoren die werken op ≤60V vertegenwoordigen een groeiend segment dat wordt aangedreven door automatiseringsvooruitgang in mobiele robotica, magazijnsystemen en precisieproductie. Uit analyses van onderzoekers uit de sector blijkt dat de marktgroei wordt aangedreven door vijf convergerende factoren.

1. Groei van mobiele robotica: AGV's en AMR's die in logistieke, magazijn- en industriële omgevingen worden ingezet, zijn afhankelijk van compacte, batterijaangedreven bewegingssystemen die efficiëntie, koppel en veiligheid in een mensgerichte omgeving in evenwicht houden.
2. Herstel van magazijnautomatisering: Na een investeringsdaling op de korte termijn zal de magazijnautomatisering zich naar verwachting vanaf 2026 herstellen, aangedreven door AS/RS, geautomatiseerde sortering en mobiele robotica die in toenemende mate afhankelijk zijn van ULV-bewegingscomponenten voor naleving van de veiligheidsvoorschriften en compacte integratie.
3. Uitbreiding van de halfgeleiderproductie: Toepassingen voor waferhantering en fotolithografie vereisen de precisie, betrouwbaarheid en compacte footprint die ULV-motoren en -drives bieden. Producten die zijn geoptimaliseerd voor naleving van de eisen van cleanrooms en ultralage trillingen zijn van cruciaal belang voor deze toepassingen.
4. Toenemende automatisering van kleine assen: OEM's automatiseren kleine subsystemen die voorheen handmatig werden achtergelaten, vooral op het gebied van verpakkingen en elektronica-assemblage. ULV-motoren bieden modulaire, kosteneffectieve oplossingen voor het toevoegen van geautomatiseerde secundaire assen.
5. Vervanging van pneumatische systemen: Pneumatische beperkingen op het gebied van energie-efficiëntie, precisie en onderhoud zorgen ervoor dat de business case verschuift naar elektrische ULV-alternatieven in haalbare toepassingen.

Lagerkeuze en mechanische overwegingen

Axiale en radiale krachten hebben een directe invloed op de levensduur van de lagers. Voor toepassingen met hoge radiale krachten moet de asdimensionering ook worden gecontroleerd. De twee primaire lagertypen bieden verschillende kenmerken.

Gesinterde glijlagers zijn economisch en geschikt voor continu gebruik met lage lagerbelastingen, maar mogen niet worden gebruikt bij omkeerbedrijf, in vacuümomgevingen of bij roterende belastingen. Kogellagers zijn geschikt voor lage en hoge toerentallen (tot 10.000 tpm), continu, omkerend en start-stop-bedrijf [citaat: 3].

Selectiebeslissingsmatrix per toepassing

De volgende matrix correleert typische laagspanningsmotortoepassingen met aanbevolen motortypen op basis van belastingskarakteristieken en operationele vereisten.

Belangrijkste aandachtspunten voor de selectie van laagspanningsmotoren

Het selecteren van de juiste laagspanningsmotor vereist een systematische evaluatie die verder gaat dan alleen het matchen van de nominale waarden op het typeplaatje. Drie principes moeten het proces begeleiden. Ten eerste, Naleving van de efficiëntieklasse is niet onderhandelbaar : controleer of de motor voldoet aan de regionale MEPS-vereisten voor uw vermogensbereik. Ten tweede, motorkarakteristieken afstemmen op belastingsgedrag : bereken de werkelijke koppelvereisten over het hele snelheidsbereik in plaats van standaard overmaat te gebruiken. Ten derde, denk aan de hele levenscyclus : de hogere initiële kosten van een IE4-motor of borstelloos DC-systeem worden vaak gecompenseerd door energiebesparingen gedurende de operationele levensduur. Voor nieuwe automatiseringsprojecten waarbij mobiele apparatuur of precisie-assen betrokken zijn, vertegenwoordigen borstelloze motoren met ultralaagspanning de richting van de industriële ontwikkeling. Voor vaste industriële belastingen bieden IE3- en IE4-inductiemotoren in combinatie met aandrijvingen met variabele snelheid de robuuste weg naar efficiëntie en naleving van de regelgeving.
